Sparkplug——專為行業開發

隨著數字化和全球網絡化,對于功耗更低的機器和設備而言,一種輕便高效的通信方法的重要性與日俱增。Sparkplug規范補充了 MQTT 消息協議,并使這種類型的通信對行業具有吸引力。您可以在本文中閱讀有關 Sparkplug 的所有重要信息以及如何從中受益。

什么是Sparkplug?

1. 什么是Sparkplug?

Sparkplug是 Eclipse 基金會為業界制定的規范,將某些標準和結構集成到 MQTT 通信中。

Eclipse基金會

Eclipse Foundation 是一個支持全球開源項目的非營利性社區。它成立于 2004 年 1 月,圍繞 Eclipse 項目提供了一個公開透明的社區。該基金會總部位于歐洲,擁有數百名成員,他們都將開源項目視為行業的重要因素。

Eclipse 基金會資金來自其成員的年度捐款。它有全職員工致力于支持和維護社區。

Sparkplug

2020 年,許多 Eclipse 基金會成員創建了Sparkplug工作組。目標是制定一個標準,使供應商、制造商和用戶更容易在物聯網 (IoT) 中工作。許多專家緊密合作,開發了開源 Sparkplug 規范。這個工作組的成員也是inray的合作伙伴HiveMQ。

產業與分布

Sparkplug 規范已經在行業中確立了穩固的地位。在 IT 和 OT 行業中,經常會遇到 Sparkplug 的使用。有許多不同的行業使用 Sparkplug。例如,可以在地理信息系統或汽車行業中找到應用領域。

總之,只要 OT 與 IT 對話,就可以使用 Sparkplug。

2. Sparkplug的工作原理

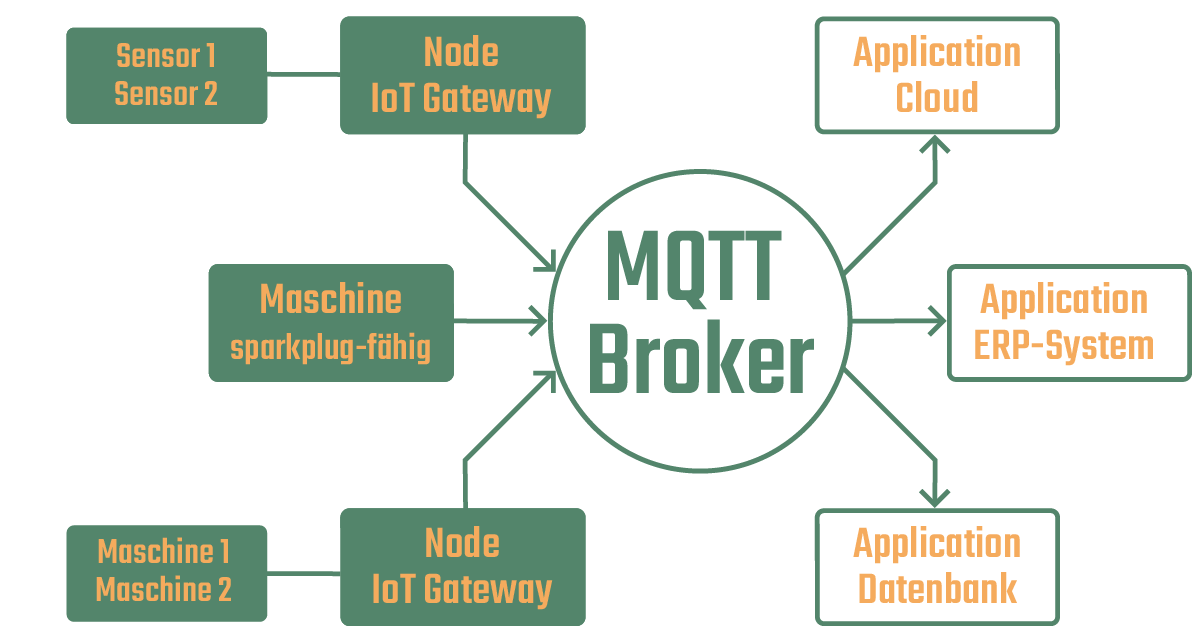

與 Sparkplug 規范的通信基于MQTT 原理。多個通信參與者將他們的數據和信息發送到 MQTT 代理,然后由該代理進行分發。Sparkplug中的通信參與者分為節點和應用。

Sparkplug通信

節點使不支持Sparkplug的機器和設備在 OT 中支持Sparkplug。他們負責連接的設備并負責發送和接收數據。如果一個設備或機器能夠?qū)崿F(xiàn) Sparkplug 規范,則該設備作為自己的節點進行交易,可以直接與MQTT 代理通信。Sparkplug 通信中的示例節點是物聯網網關,或使用 Sparkplug 的機器本身。

應用程序(Application Nodes)是駐留在IT中的通信節點,可以接收和處理來自MQTT代理的信息。例如,支持 MQTT 的 ERP 系統或數據庫在網絡中稱為應用程序。

直接試用帶有 Sparkplug 的 OPC Router!

使用 OPC Router,連接您的系統就像拖放一樣簡單——現在就測試功能齊全的免費演示。

免費測試 Sparkplug 連接

3. Sparkplug A vs B

Sparkplug 規范配備了MQTT 負載的兩個定義。因此,Sparkplug A 和 Sparkplug B 也產生了兩個用于工業用途的版本。Sparkplug A 基于 Kura 的 Google Protocol Buffer 的開源定義。Google Protocol Buffer是一種用于序列化的數據格式,帶有用于接口的混合語言。Sparkplug B 由眾多系統集成商、專家和最終用戶共同開發,為 MQTT 通信提供了全面的數據模型。Sparkplug B 版在工業中使用更為廣泛。當提到 Sparkplug 時,通常指的是 Sparkplug B。

4. 工業Sparkplug

Sparkplug 規范專為行業開發,易于在現場級 (OT) 部署。輕量級通信創造了許多不同的應用領域。通過使用 Sparkplug 節點,不支持 Sparkplug 的設備成為 Sparkplug 網絡中的通信參與者。因此,Sparkplug 規范可用于任何行業。

以數字化為目標的公司,例如汽車行業、石油行業或系統集成商,都依賴于 Sparkplug 規范。輕量級和基于標準的通信協議自開發以來迅速確立了自己的地位。

5.Sparkplug優勢

Eclipse 基金會創建了 Sparkplug 工作組,因?yàn)闃I(yè)界正在尋找 MQTT 通信的補充。允許機器和設備與 MQTT 通信會帶來許多好處。但是,在字段級 (OT) 手動創建結構化MQTT 主題和 MQTT 負載非常繁瑣。許多機器和設備不提供向 MQTT 消息添加結構的能力。

Sparkplug 已經帶來了所需的結構,確保在實踐中只需很少的編程工作和輕松快速的部署。

MQTT 主題和 MQTT 負載在 Sparkplug 規范中有一個固定的標準,在整個通信過程中保持一致。與 MQTT 技術一起,Sparkplug 加速并簡化了內部通信。

6. Sparkplug有什么用?

Sparkplug 規范的定義結構促進并加速了內部通信。因此,機器和設備可以通過將它們的數據發送到 MQTT 代理來與 IT 通信。然后,數據庫、云環境或其他支持 Sparkplug 的系統可以接收此數據并將其用于進一步處理。一種已經可以使用 Sparkplug 結構接收數據的云環境是 HiveMQ 云。Sparkplug 工作組的聯合創始人正在通過 Sparkplug 在全球范圍內提供 MQTT 數據。能夠訪問世界各地的數據只是數字化的眾多好處之一。Sparkplug 使在您自己的公司中實施數字化變得更加容易。

輕量級高效的 MQTT 通信與 Sparkplug 規范相結合,提供了從 OT 到 IT 的快速安全數據傳輸。

七、安全

由于 Sparkplug 使用 MQTT 消息協議進行通信,它還受益于 MQTT 的高安全標準。MQTT 構建了一個 TCP/IP 傳輸層,通過該層不會在網絡上發送未加密的信息。此外,SSL/TLS 確保所有通信參與者的連接都經過加密和保護。這種加密可以防止第三方冒充通信伙伴來干擾網絡。加密會檢測到此嘗試并保護內部通信。授權框架將通信參與者分為白名單和黑名單,并通過 MQTT 進一步提高安全性。

讓您的系統與 OPC Router相互通信!

立即在全面且免費的演示中測試 OPC Router。

免費測試 Sparkplug 連接

8. 比較Sparkplug

通過 MQTT 從 OT 向 IT 發送數據不僅適用于 Sparkplug。數據也可以通過 MQTT 或 OPC UA Pub/Sub 共享。此處顯示了與 Sparkplug 規范的相關差異。

Sparkplug與 MQTT

通過 MQTT 的通信提供了獨立設計 MQTT 主題和 MQTT 負載的可能性,沒有規范和結構。因此,無法綁定到結構的機器和設備仍然可以在 MQTT 網絡中運行。公司自己的標準也可以通過這種方式整合。該標準適用于 IT 中的機器和設備以及系統。這樣就可以用公司自己的標準進行內部溝通。

Sparkplug 與 OPC UA 發布/訂閱

使用OPC UA Pub/Sub,通信也基于 MQTT 原則。通過這種類型的通信,數據符合 OPC UA 標準。機器和設備可以通過 MQTT 直接與網絡共享它們的 OPC UA 數據。該標準確保很少的編程工作,并在實踐中提供快速部署。通過 MQTT 代理,其他設備或系統(如 ERP 或 SQL)可以連接并集成到網絡中。

9. Sparkplug示例

Sparkplug-話題

所有使用 Sparkplug B 原理進行通信的 MQTT 客戶端都使用以下 MQTT Topic 結構:

[命名空間]/[group_id]/[message_type]/[edge_node_id]/{[device_id]}

Sparkplug有效載荷

Sparkplug 有效負載由以下五個組件組成。

  • 時間戳:時間戳表示為表示毫秒的 64 位整數。
  • 指標:此處傳遞的信息描述了例如消息中存在的數據類型。
  • SEQ: SEQ 是序列號。Sparkplug 網絡中的所有消息都分配了一個序列號并按升序計數。
  • UUID:UUID 用于表示消息方案。例如,一種編碼機制,是否應該對消息內容進行編碼。
  • Body : Body 是用戶可以單獨感受到并使用數據的消息內容。

Sparkplug 有效負載示例

Sparkplug 有效載荷以二進制形式發送,采用 protobuff 格式。雖然結構類似于 JSON 結構,但這不是 JSON 格式。

{
“時間戳”:1486144502122,
“指標”:[{
“名稱”:“算法”,
“數據類型”:“字符串”,
“值”:“GZIP”
}]“seq”:0,
“uuid”:“SPBV1 .0_COMPRESSED”,
“身體”:
}

在實踐中與 Sparkplug 輕松溝通

Sparkplug 為 MQTT 通信協議提供了必要的標準,使其在實踐中使用有利可圖。

在實踐中,Sparkplug 通常用于內部通信。Sparkplug 為網絡帶來的輕量級 MQTT 通信網絡和標準使此類通信有利可圖。OPC Router等軟件可用于在整個網絡中分發來自機器的數據和信息。機器數據可以通過 MQTT 代理(例如來自HiveMQ的代理)發送到SAP等 ERP 系統。MongoDBInfluxDB等數據庫或AWS CloudMicrosoft Azure Cloud等云環境也可以集成到內部通信中。
